Elektroinstallation dokumentieren: So erstellen Sie rechtssichere Pläne, Fotos und Beschriftungen
Stellen Sie sich vor, Sie müssen nach zehn Jahren eine defekte Leitung in der Wand finden, wissen aber nicht mehr, wo genau das Kabel verläuft. Oder noch schlimmer: Es kommt zu einem Brand, und die Versicherung verlangt die Dokumentation der Anlage. Wenn Sie diese nicht vorweisen können, riskieren Sie im schlimmsten Fall den kompletten Ausschluss der Versicherungsleistung. Eine ordentliche Elektroinstallation dokumentieren ist deshalb kein bürokratischer Zeitvertreib, sondern Ihre wichtigste Lebensversicherung für das Gebäude und Ihre Haftungsabsicherung als Eigentümer oder Fachkraft.

Das Wichtigste auf einen Blick

  • Die DIN 18015-1 und DIN 18015-2 legen verbindliche Standards für die Dokumentation in Wohngebäuden fest.
  • Zwingend erforderlich sind Installationspläne, Stromlaufpläne, Verteilerfotos und Prüfprotokolle.
  • Digitale Formate sind rechtlich zulässig und beschleunigen den Prozess massiv.
  • Lücken in der Dokumentation führen laut VDE in fast 38 % der Fälle zu Sicherheitsmängeln.

Warum Dokumentation keine bloße Formsache ist

Viele sehen das Papierwerk nach der Installation als lästige Pflicht an. Doch rechtlich gesehen ist es ein zwingender Prozess. In Deutschland regelt das Energiewirtschaftsgesetz (EnWG), dass Energieanlagen so zu betreiben sind, dass die technische Sicherheit gewährleistet ist. Da die DIN VDE-Bestimmungen quasi-rechtsverbindlich sind, wird die Dokumentation zum Nachweis, dass die Anlage sicher errichtet wurde. Besonders kritisch wird es bei der Haftung. Gemäß der Niederspannungsanschlussverordnung (NAV) ist der Anschlussnehmer - also der Bauherr oder Eigentümer - gegenüber dem Netzbetreiber verantwortlich. Wer hier spart, baut eine gefährliche Lücke in seine Absicherung. Experten wie Prof. Dr. Jörg Langhammer betonen, dass die Dokumentation die zentrale Säule der Anlagensicherheit ist. Ohne sie ist jede spätere Wartung ein Ratespiel. Vergleich zwischen alten Papierplänen und einer modernen digitalen Elektroplanung auf einem Tablet.

Die sechs Pflichtelemente nach DIN 18015-1

Damit eine Dokumentation als normgerecht gilt, muss sie bestimmte technische Spezifikationen erfüllen. Es reicht nicht, ein paar Notizen im Baustellenbuch zu hinterlassen. Die DIN 18015-1:2020-05 fordert konkret sechs Elemente:
  1. Installationsplan: Hier werden alle Leitungsverläufe und Anschlusspunkte exakt eingezeichnet. So wissen Sie später, wo Sie bohren können, ohne ein Kabel zu treffen.
  2. Stromlaufplan: Dieser zeigt die Belegung der Schutzschalter. Welcher Sicherungskreis versorgt welchen Raum?
  3. Aufbauzeichnung oder Fotos der Verteiler: Ein aktuelles Foto des Sicherungskastens ist oft hilfreicher als eine Zeichnung, da es die reale Anordnung der Komponenten zeigt.
  4. Erweiterungs- und Änderungsvermerke: Wenn Sie drei Jahre später eine neue Steckdose einbauen, muss das hier eingetragen werden. Die Dokumentation muss immer dem aktuellen Zustand entsprechen.
  5. Prüfprotokolle: Hier kommen die Messwerte nach DIN VDE 0100-600 ins Spiel, wie etwa die Isolationsmessung.
  6. Wartungsempfehlungen: Die aktualisierte DIN 18015-2 verlangt nun explizit Intervalle für Rauchwarnmelder, FI-Schutzschalter und den Überspannungsschutz.

Praktische Umsetzung: Pläne, Fotos und Beschriftungen

Wie setzt man das Ganze nun effizient um, ohne Wochen in einem Büro zu verbringen? Der Schlüssel liegt in der Kombination aus visuellen Belegen und präzisen Plänen.

Die Rolle von Fotos und digitalen Aufnahmen

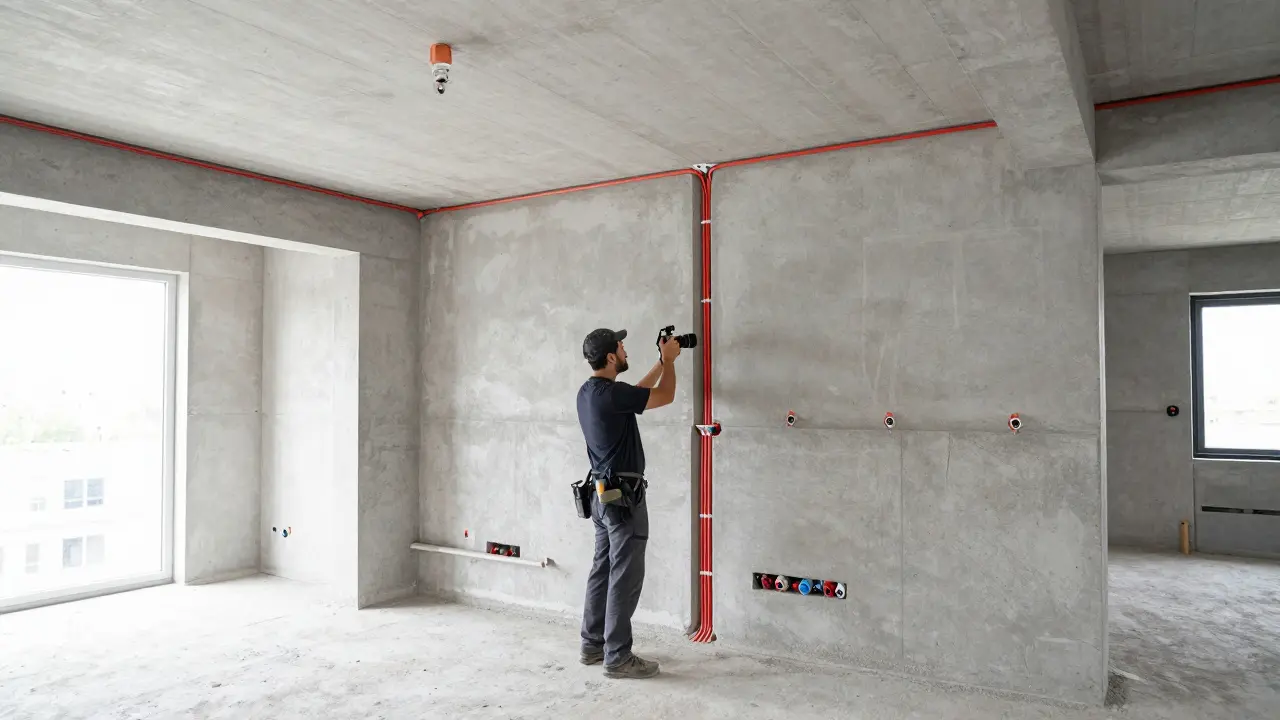

Fotos sind das beste Werkzeug, um den "Ist-Zustand" festzuhalten, bevor die Wände verputzt werden. Dokumentieren Sie jeden Raum systematisch: Fotografieren Sie die Leitungsverläufe mit einem Zollstock oder einem Referenzpunkt im Bild (z. B. der Fensterbank). Das macht es später möglich, die exakte Position der Kabel auf den Millimeter genau zu bestimmen.

Beschriftungen und Kennzeichnung

Ein Stromlaufplan ist wertlos, wenn die Beschriftung im Verteiler nicht übereinstimmt. Nutzen Sie professionelle Beschriftungssysteme statt handgeschriebener Zettel, die mit der Zeit vergilben oder abfallen. Jede Sicherung sollte eindeutig einem Raum oder einem Gerät zugeordnet sein. Typische Fehler sind hier oft nicht aktualisierte Belegungen, was laut BG ETEM in fast 20 % der Fälle zu Problemen führt.

Tools zur Beschleunigung

Wer heute noch alles mit dem Lineal zeichnet, verschwendet Zeit. Software wie Hager Ready oder Hagercad kann den Prozess laut Herstellerangaben um bis zu 60 % beschleunigen. Digitale Dokumentationen sind laut aktueller Rechtsprechung (OLG Hamm) vollkommen zulässig und deutlich einfacher zu archivieren.
Vergleich: Traditionelle vs. Digitale Dokumentation
Merkmal Handgezeichnet / Papier Digitale Dokumentation (Software)
Zeitaufwand Sehr hoch (manuelle Korrekturen) Niedrig (automatisierte Updates)
Aktualität Schwer aktuell zu halten Einfaches Nachtragen von Änderungen
Rechtssicherheit Gut (wenn vollständig) Sehr gut (strukturierte Daten)
Zugänglichkeit Nur vor Ort / Ordner Überall via Tablet/Cloud verfügbar
Futuristisches 3D-BIM-Modell eines Hauses mit sichtbaren elektrischen Installationen in den Wänden.

Technische Prüfungen: Was ins Protokoll muss

Die Dokumentation ist erst vollständig, wenn die Messwerte der DIN VDE 0100-600 vorliegen. Diese Prüfungen stellen sicher, dass die Theorie der Planung auch in der Praxis funktioniert. Die wichtigsten Messwerte sind:
  • Isolationsmessung: Es muss ein Wert von mindestens 1 MΩ bei 500 V DC erreicht werden, um Kurzschlüsse oder Leckströme auszuschließen.
  • Durchgangsprüfung des Schutzleiters: Der Widerstand darf maximal 0,5 Ω betragen. Das garantiert, dass im Fehlerfall die Sicherung schnell genug auslöst.
  • Funktionstest der Schutzschalter: Werden die RCDs (FI-Schalter) innerhalb der geforderten Millisekunden abgeschaltet?
  • Potentialausgleichsanlage: Die Prüfung, ob alle metallischen Teile des Hauses korrekt geerdet sind.
## Fallstricke und Fehlerquellen In der Praxis passieren oft die gleichen Fehler. Laut einer Analyse der BG ETEM sind unvollständige Prüfprotokolle in 32,5 % der Fälle die größte Schwachstelle. Oft werden die Protokolle zwar erstellt, aber nicht an den Kunden übergeben oder nicht an die ursprünglichen Pläne geheftet. Ein weiteres Problem ist die Vernachlässigung von Änderungen. Wenn ein Nutzer eine neue Wand aufstellt oder eine Küche modernisiert, werden oft neue Leitungen gezogen, ohne den Stromlaufplan anzupassen. Hier entsteht eine gefährliche Diskrepanz zwischen Dokument und Realität. ## Ausblick: Die Zukunft der Elektro-Dokumentation Wir bewegen uns schnell in Richtung einer vollständigen Digitalisierung. Bis 2026 wird die Verknüpfung mit Building Information Modeling (BIM) Standard werden. Das bedeutet, dass die Elektroinstallation Teil eines intelligenten 3D-Modells des Hauses ist. Man kann dann quasi "durch die Wände sehen" und die Dokumentation in Echtzeit abrufen. Es gibt sogar Überlegungen, Blockchain-Technologie einzusetzen, um Dokumente manipulationssicher zu machen. Das würde verhindern, dass Prüfprotokolle im Nachhinein "schöngerechnet" werden, um eine Abnahme zu erzwingen.

Ist die Dokumentation nach DIN 18015 für Privatpersonen verpflichtend?

Ja, indirekt schon. Zwar wird der Privatperson selten eine Strafe auferlegt, aber gemäß der Niederspannungsanschlussverordnung (NAV) ist der Hauseigentümer für die ordnungsgemäße Installation verantwortlich. Im Schadensfall (z. B. Brand) kann eine fehlende Dokumentation dazu führen, dass die Versicherung die Zahlung verweigert, da die technische Sicherheit nicht nachgewiesen wurde.

Welche Software eignet sich am besten für Elektropläne?

Für professionelle Betriebe sind Tools wie Hager Ready oder Hagercad führend, da sie die Erstellung von Stromlaufplänen und Verteilerzeichnungen massiv beschleunigen. Für kleinere Projekte können auch CAD-Programme oder spezialisierte Elektro-Apps genutzt werden, solange die Ergebnisse den Anforderungen der DIN 18015 entsprechen.

Wie oft müssen die Dokumentationen aktualisiert werden?

Die Dokumentation muss immer den aktuellen Anlagenzustand widerspiegeln. Das bedeutet: Jede Änderung an der Installation (neue Steckdosen, Umbau des Sicherungskastens, Installation einer Wallbox) muss unverzüglich nachgetragen werden. Zudem müssen die in der DIN 18015-2 festgelegten Wartungsintervalle für FI-Schalter und Rauchmelder dokumentiert werden.

Was passiert, wenn der Elektriker keine Dokumentation hinterlässt?

In diesem Fall liegt ein Mangel an der Leistung vor. Der Kunde hat das Recht, die vollständige Dokumentation nachzufordern, bevor die letzte Rechnung bezahlt wird. Eine Installation ohne Pläne und Prüfprotokolle entspricht nicht den anerkannten Regeln der Technik und stellt ein Sicherheitsrisiko dar.

Gilt die DIN 18015 auch für gewerbliche Anlagen?

Nein, die DIN 18015 ist spezifisch für Wohngebäude zugeschnitten. Für gewerbliche Anlagen, Betriebsstätten oder öffentliche Einrichtungen gelten deutlich strengere und umfangreichere Anforderungen, insbesondere die DIN VDE 0100 Gruppe 700, die je nach Einsatzort (z. B. Bühnen oder medizinische Bereiche) spezielle Vorschriften enthält.

Nächste Schritte zur Umsetzung

Wenn Sie gerade mitten in einer Installation stecken oder eine alte Anlage aufrüsten, gehen Sie strategisch vor:
  • Bestandsaufnahme: Prüfen Sie, welche Dokumente bereits vorhanden sind. Fehlen die Prüfprotokolle?
  • Fotodokumentation: Bevor der Putz draufkommt, fotografieren Sie jede Wand und jeden Verteiler aus verschiedenen Winkeln.
  • Digitale Ablage: Legen Sie einen Ordner an, in dem Pläne, Fotos und PDFs der Prüfprotokolle gemeinsam gespeichert sind.
  • Checkliste erstellen: Gehen Sie die sechs Punkte der DIN 18015-1 durch und haken Sie diese systematisch ab.
