Wasser und Strom sind eine tödliche Kombination. Das wissen wir alle aus dem Grundschulunterricht, doch wenn es um die eigene Badezimmerrenovierung geht, wird das Thema oft zu sehr vereinfacht oder sogar ignoriert. Ein defekter Wasserkocher im Bad ist nicht nur ärgerlich, er kann lebensgefährlich sein. Der Fehlerstromschutz ist hier kein optionales Extra, sondern die letzte Verteidigungslinie zwischen Ihnen und einem schweren Stromschlag. Viele Hausbesitzer glauben, dass der normale Sicherungskasten im Keller reicht, aber in Feuchträumen gelten ganz andere Regeln.
Die Vorschriften in Deutschland haben sich in den letzten Jahren verschärft, und was früher noch geduldet wurde, ist heute ein Bußgeldrisiko oder schlimmer noch: ein Sicherheitsmangel mit potenziell tragischen Folgen. Wenn Sie planen, Steckdosen neu zu verlegen, Licht zu installieren oder einfach nur sicherstellen wollen, dass Ihre aktuelle Installation den aktuellen Standards entspricht, müssen Sie tief in die Materie eintauchen. Es geht dabei nicht nur um trockene Normenblätter, sondern um konkretes Handeln, das Leben rettet.
Warum Feuchträume ein Sonderfall sind
In einer normalen Wohnung leitet der menschliche Körper Strom relativ schlecht, solange die Haut trocken ist. Die Hautwiderstandswerte liegen dann bei mehreren Kilohm. Taucht man jedoch ins Wasser oder steht barfuß auf nassen Fliesen, sinkt dieser Widerstand dramatisch ab. Bereits ein kleiner Fehlerstrom von wenigen Milliampere kann dann ausreichen, um Herzrhythmusstörungen auszulösen. Deshalb behandeln Elektriker und Normengremien Feuchträume wie Bäder, Waschküchen und Kellerräume als Hochrisikozonen.
Der entscheidende Unterschied liegt in der Art des Schutzes. In trockenen Räumen schützen Überlastungssicherungen (Leitungsschutzschalter) primär vor Brandgefahr durch überhitzte Kabel. Sie schalten erst bei hohen Strömen ab - Strömen, die zwar Kabel schmelzen lassen, aber für einen Menschen bereits lange vorher tödlich wären. Im Feuchtraum brauchen wir also eine Schutzstufe, die viel sensibler reagiert. Hier kommt der Fehlerstromschutzschalter ins Spiel, der auch als FI-Schalter bekannt ist.
Die wichtigsten Normen: DIN VDE 0100-701
Wenn Sie mit einem Elektriker sprechen, werden Sie unvermeidlich Begriffe wie "DIN VDE" hören. Diese Abkürzungen stehen für die Deutschen Institut für Normung und den Verband der Elektrotechnik. Konkret für Feuchträume ist die Norm DIN VDE 0100-701 maßgeblich. Sie legt fest, welche Schutzmaßnahmen in Bereichen mit erhöhter Gefahr durch Feuchtigkeit getroffen werden müssen.
Seit 1984 ist der Einsatz von FI-Schaltern in Neubauten für Feuchträume Pflicht. Aber Achtung: Seit 2007 gilt diese Vorschrift auch für Altbausanierungen, sobald ein neuer Steckdosenstromkreis installiert wird. Das bedeutet: Legen Sie eine neue Steckdose neben der Waschmaschine, muss der gesamte Stromkreis, der diese Steckdose versorgt, durch einen FI-Schalter mit einem Bemessungsfehlerstrom von maximal 30 mA geschützt sein. Dieser Wert ist kritisch. Höhere Werte wie 100 mA oder 300 mA dienen oft dem Brandschutz, bieten aber keinen ausreichenden Personenschutz in Nassbereichen.
Zusätzlich zur DIN VDE 0100-701 spielt die DIN 57100/VDE 100 eine Rolle. Sie definiert die sogenannten Installationszonen. Nicht jeder Quadratmeter im Bad ist gleich gefährlich. Je näher man an der Wasserquelle ist, desto strenger sind die Anforderungen. Diese Zoneneinteilung ist der Schlüssel dazu zu verstehen, wo überhaupt etwas montiert werden darf.
Installationszonen verstehen: Wo darf was hingehen?

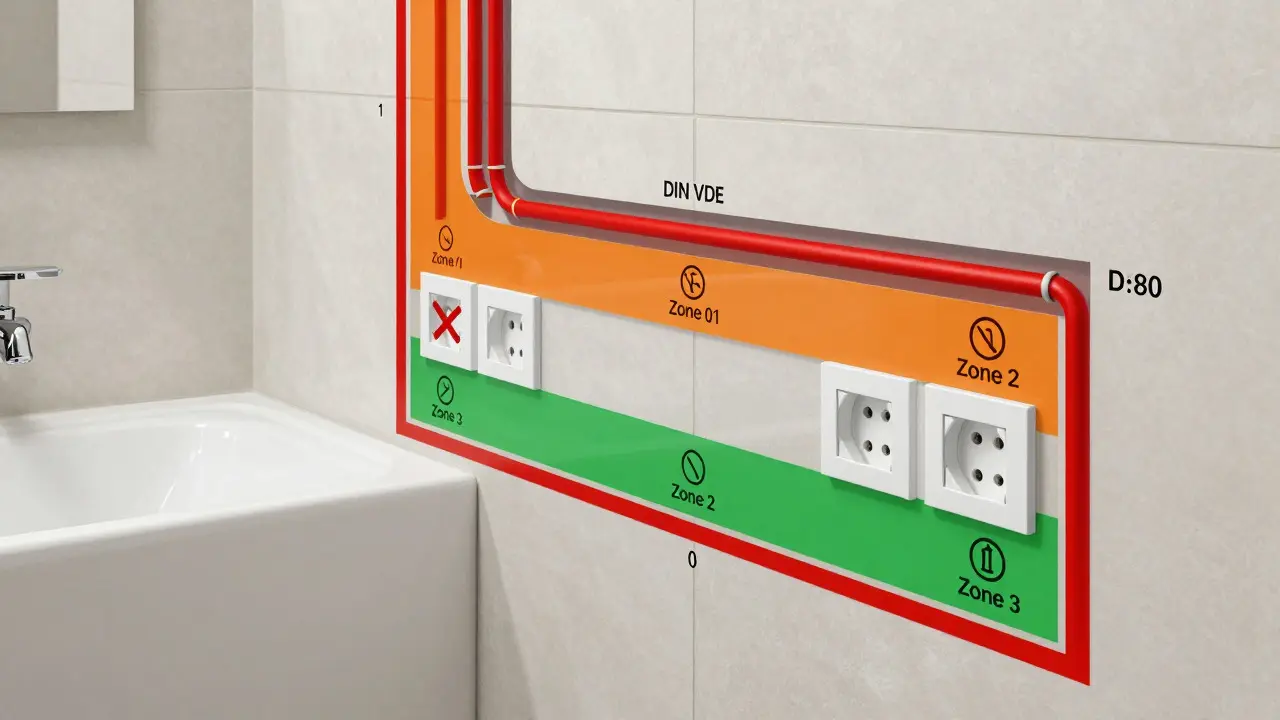

Stellen Sie sich Ihr Badezimmer vor. Die DIN-Norm teilt diesen Raum in vier Zonen auf, nummeriert von 0 bis 3. Jede Zone hat spezifische Regeln für die Spannung, die Schutzart der Geräte und die Art der Verdrahtung.
- Zone 0: Dies ist der Bereich direkt innerhalb der Wanne oder Dusche. Hier ist die Gefahr am größten, da Wasser ständig vorhanden ist. Normalerweise dürfen hier keine elektrischen Betriebsmittel installiert werden, außer sie sind speziell dafür zugelassen (z. B. Unterflurheizungen mit spezieller Isolierung). Für Steckdosen gilt hier absolutes Tabu.
- Zone 1: Dieser Bereich erstreckt sich vertikal über die Wanne oder Dusche bis zu einer Höhe von 2,25 Metern und horizontal etwa 60 cm seitlich davon. Hier dürfen Leuchten und Heizlüfter installiert werden, aber nur mit mindestens Schutzart IPX4 (spritzwassergeschützt). Steckdosen sind hier weiterhin verboten.
- Zone 2: Sie beginnt dort, wo Zone 1 endet, und erstreckt sich bis zu 60 cm außerhalb der Grenzen von Zone 1. Auch hier sind Steckdosen grundsätzlich untersagt, es sei denn, sie sind besonders geschützt und der Abstand zur Wasserentnahmestelle beträgt mehr als 3 Meter. Leuchten müssen hier ebenfalls spritzwassergeschützt sein.
- Zone 3: Alles, was außerhalb der ersten drei Zonen liegt, gehört zu Zone 3. Hier gelten die gleichen Regeln wie in anderen Wohnräumen, sofern keine direkte Sprühnebelgefahr besteht. Steckdosen sind erlaubt, sollten aber idealerweise hinter der Tür oder in sicherem Abstand zur Dusche angebracht sein.
Ein häufiger Fehler bei DIY-Projekten ist das Ignorieren dieser horizontalen Ausdehnung. Viele denken, nur direkt über der Dusche sei Zone 1. Doch der Sprühnebel verteilt sich. Eine Steckdose, die nur 40 cm seitlich von der Duschkabine entfernt ist, befindet sich immer noch in Zone 2 und ist damit meist unzulässig, es sei denn, spezielle Bedingungen sind erfüllt.
IP-Schutzarten: Die Hülle macht’s
Selbst wenn Sie in der richtigen Zone sind, reicht das nicht. Die Geräte selbst müssen gegen das Eindringen von Fremdkörpern und Wasser geschützt sein. Dafür gibt es den IP-Code (Ingress Protection). Zwei Zahlen folgen dem Buchstabenkombination. Die erste Zahl steht für Festkörper (Staub, Finger), die zweite für Flüssigkeiten (Wasser).
| IP-Code | Schutz vor Festkörpern | Schutz vor Wasser | Einsatzgebiet im Bad |
|---|---|---|---|
| IP20 | Gegen Berührung mit Fingern | Kein Schutz | Trockene Bereiche (Zone 3, fernab von Duschnebel) |
| IP44 | Gegen feste Fremdkörper > 1mm | Spritzwasser aus allen Richtungen | Steckdosen in Zone 3, Leuchten in Zone 1 & 2 |
| IP65 | Staubdicht | Strahlendes Wasser | Bereiche nahe der Wasserentnahme (bis 60cm), robuste Leuchten |
| IP67 | Staubdicht | Kurzes Untertauchen | Sonderanwendungen, z.B. bestimmte Bodenheizungen oder Nischenleuchten |
Für Steckdosen in Feuchträumen ist IP44 das absolute Minimum. Diese Dosen haben oft Klappen, die die Kontakte abdecken, wenn kein Stecker eingesteckt ist. Das verhindert, dass Kondenswasser oder versehentlich verschüttetes Glaswasser direkt auf die Leiterplatten trifft. Achten Sie beim Kauf darauf, dass das IP-Zeichen klar auf der Verpackung und dem Gerät selbst steht. Billigimporte ohne klare Kennzeichnung sind im Bad tabu.
Praktische Umsetzung: Trennung der Stromkreise
Ein Profi-Tipp, der in vielen Altbauten fehlt: Trennen Sie den Stromkreis für das Licht vom Stromkreis für die Steckdosen. Warum? Stellen Sie sich vor, ein Wasserkocher hat einen Defekt und löst den FI-Schalter aus. Wenn Licht und Steckdosen am selben Schalter hängen, steht das ganze Badezimmer plötzlich im Dunkeln. In der Panik, das Licht einzuschalten, könnte man stolpern oder versehentlich mit nassen Händen an defekten Geräten rumschrauben.
Durch die Trennung bleibt das Licht auch bei einem Fehler an einer Steckdose an. Sie können so sicher prüfen, was los ist, und haben genug Sicht, um das Problem zu beheben oder Hilfe zu holen. Bei der Planung einer neuen Installation sollten Sie dies Ihrem Elektriker explizit wünschen. Es kostet etwas mehr Verkabelungsaufwand, zahlt sich aber in Sicherheit und Komfort aus.
Auch die Auswahl des richtigen FI-Schalters ist wichtig. Neben dem klassischen unverzögerten Typ (Typ AC) gibt es selektive oder kurzzeitverzögerte Ausführungen. Für private Haushalte in Standard-Badezimmern ist der unverzögerte 30-mA-Schalter der Goldstandard. Hersteller wie ABB, Siemens oder Schneider Electric bieten hier bewährte Produkte an. Lassen Sie sich nicht von „Smart Home“-Gimmicks blenden, wenn die Basis-Sicherheit nicht stimmt. Ein mechanischer Auslöser ist oft zuverlässiger als elektronische Sensoren, die empfindlich auf Überspannungen reagieren können.
Wartung und Prüfung: Vergessen Sie es nicht

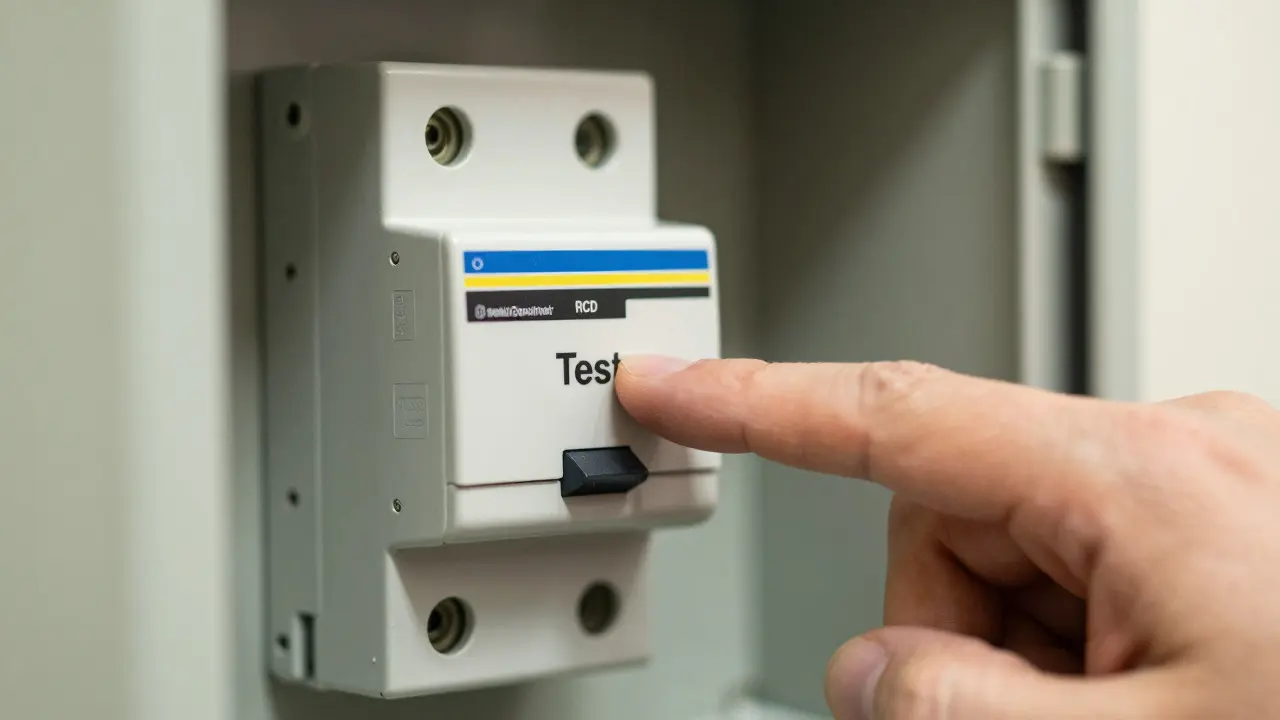

Die Installation ist nur die halbe Miete. Ein FI-Schalter ist ein mechanisches Bauteil, das bewegt werden muss, um seine Funktion zu behalten. Auf jedem Schalter finden Sie einen Knopf mit der Aufschrift „T“ (Test). Drücken Sie diesen einmal im Monat. Der Schalter sollte sofort ausschalten. Ziehen Sie ihn danach wieder hoch. Bleibt er stecken oder springt er nicht aus, muss er sofort ersetzt werden.
Dieser Test simuliert einen Fehlerstrom. Er überprüft die Elektronik und die Mechanik des Schalters. Viele Menschen vergessen diesen Schritt, bis es zu spät ist. Machen Sie es sich zur Gewohnheit, den T-Button zusammen mit dem Überprüfen der Rauchmelder zu drücken. Es dauert zehn Sekunden und kann im Ernstfall den Unterschied zwischen Leben und Tod machen.
Regelmäßige Prüfungen durch eine Elektrofachkraft sind ebenfalls ratsam, insbesondere wenn Sie ältere Installationen haben. Seit der Novellierung der VDE-Normen wurden die Anforderungen an die Dokumentation und Prüfung verschärft. Eine sogenannte EIC (Electrical Installation Certificate) oder in Deutschland die entsprechende Prüfprotokoll-Dokumentation sollte immer griffbereit sein, falls Sie das Haus verkaufen oder versichern müssen.
Fazit: Sicherheit geht vor Ästhetik
Es ist verlockend, die modernste Design-Steckdose zu kaufen, nur um festzustellen, dass sie nicht die nötige IP-Schutzart hat oder in der falschen Zone montiert wird. Halten Sie sich strikt an die Zoneneinteilung der DIN 57100. Investieren Sie in hochwertige FI-Schalter mit 30 mA Empfindlichkeit. Und lassen Sie Zweifel lieber von einem zertifizierten Elektriker klären. Im Bereich Elektroinstallation in Feuchträumen gibt es kein „gut genug“. Es gibt nur normgerecht oder riskant.
Muss ich in meinem alten Bad einen FI-Schalter nachrüsten?
Ja, wenn Sie neue Steckdosen installieren oder Stromkreise verändern, ist ein FI-Schalter mit 30 mA seit 2007 Pflicht. Auch wenn Sie nur renovieren, wird dringend empfohlen, den Schutz nachzurüsten, da Altbauten oft nur einen allgemeinen Leitungsschutz haben, der keinen Personenschutz bietet.
Darf ich eine Steckdose direkt neben der Dusche installieren?
Grundsätzlich nein. Innerhalb von Zone 1 und Zone 2 (ca. 60 cm um die Dusche/Wanne herum) sind Steckdosen verboten. Erst ab einem Abstand von mehr als 3 Metern zur Wasserentnahmestelle oder außerhalb der definierten Zonen sind sie zulässig, vorausgesetzt, sie haben mindestens Schutzart IP44.
Was bedeutet IP44 genau?
IP steht für Ingress Protection. Die erste '4' bedeutet Schutz gegen feste Fremdkörper größer als 1 mm (z.B. kleine Werkzeuge, dicke Drähte). Die zweite '4' bedeutet Schutz gegen Spritzwasser aus allen Richtungen. Das ist das Minimum für Geräte in Feuchtbereichen.
Wie oft sollte ich den FI-Schalter testen?
Empfohlen wird ein monatlicher Test mittels des 'T'-Knopfes. So stellen Sie sicher, dass die Mechanik nicht verklemmt ist und der Schalter im Ernstfall tatsächlich auslöst.
Kann ich die Elektroarbeiten im Bad selbst durchführen?
Theoretisch ja, aber praktisch kaum ratsam. Die Normen (DIN VDE) sind komplex, und Fehler können lebensgefährlich sein. Zudem benötigen Sie für die Versicherung und den Verkauf des Hauses ein Protokoll von einer Elektrofachkraft. Für die Montage von einfachen Leuchten in Zone 3 können Laien tätig werden, die Verdrahtung der Sicherungen sollte aber Profis überlassen bleiben.
