Rohrverlauf im Wandschlitz verlegen: Die richtigen Regeln und praktischen Tipps

Warum Rohre in Wandschlitze verlegen?

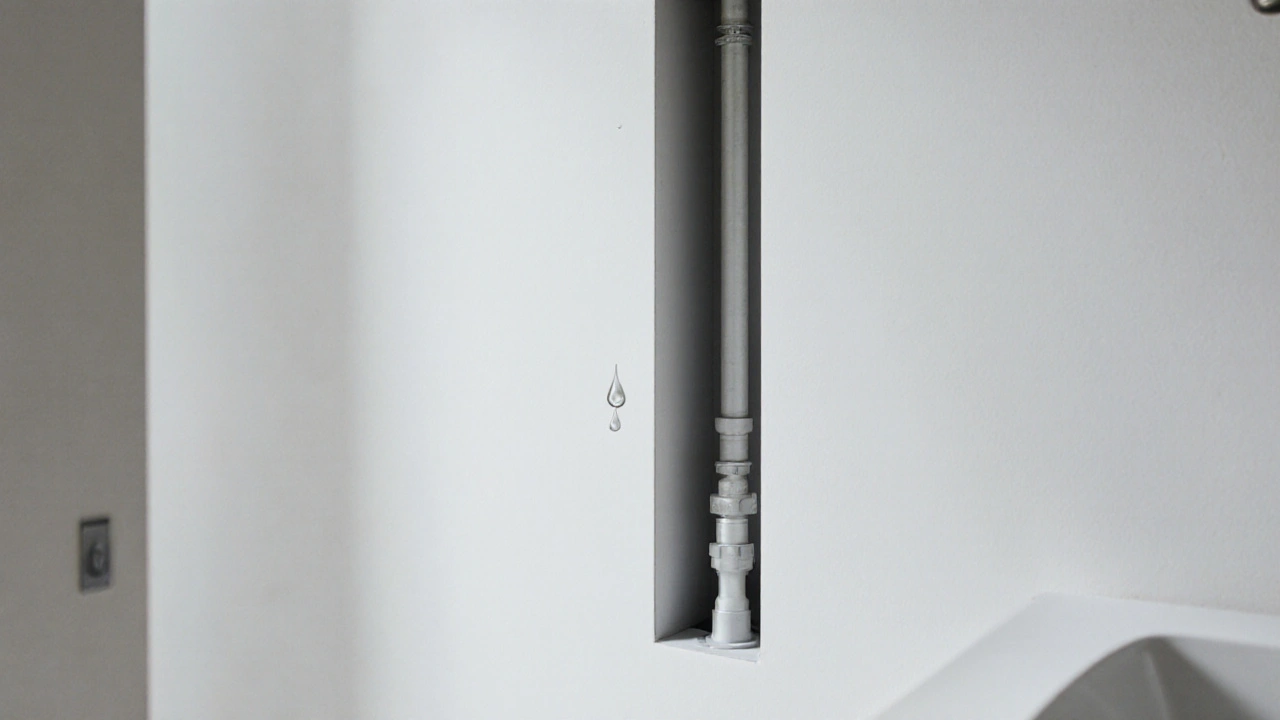

Stell dir vor, du renovierst dein Bad oder baust ein neues Haus. Du willst keine sichtbaren Rohre an der Wand, keine störenden Kabelkanäle, keine erhöhten Fußböden. Dann ist die Verlegung von Rohren in Wandschlitze die beste Lösung. Sie ist sauber, elegant und spart Platz. Doch das ist nicht nur eine Frage des Aussehens. Es geht um Sicherheit, Schallschutz und langfristige Haltbarkeit. Viele Heimwerker unterschätzen das. Sie bohren einfach ein Loch, legen das Rohr hinein und verputzen es. Und schon nach einem Jahr entstehen Risse, Geräusche werden lauter, oder die Wand bricht. Das muss nicht sein.

Die Deutsche Gesellschaft für Mauerwerksbau (DGfM) sagt klar: Jeder Wandschlitz muss die statische Tragfähigkeit der Wand nicht gefährden. Das bedeutet: Du darfst nicht einfach alles herausschneiden. Es gibt genaue Regeln, die du befolgen musst. Und die gelten nicht nur für Profis. Wer selbst baut, muss sie kennen.

Welche Normen gelten?

Die Grundlage für die Verlegung von Rohren in Wandschlitzen ist die DIN EN 1996-1-1/NA. Diese europäische Norm wurde 2013 eingeführt und 2020 aktualisiert. Sie regelt, wie tief und breit ein Schlitz sein darf - abhängig von der Wandstärke, der Art der Wand und der Lage des Schlitze. In den Tabellen NA.19 und NA.20 findest du die konkreten Werte. Wer sie ignoriert, baut nicht nur unsauber - er baut unsicher.

Die Norm unterscheidet zwischen horizontalen und vertikalen Schlitzen. Das ist wichtig. Horizontale Schlitze - also waagerecht verlaufende Rillen - sind deutlich kritischer als vertikale. Warum? Weil sie die Wand quer durchschneiden und so die Biegebeanspruchung erhöhen. Vertikale Schlitze verlaufen parallel zu den Mauersteinen und beeinträchtigen die Tragfähigkeit viel weniger.

Mindestwandstärke: Was ist erlaubt?

Bevor du überhaupt anfängst zu schneiden, musst du wissen: Ist deine Wand stark genug?

• Für horizontale Schlitze brauchst du mindestens eine Wandstärke von 175 mm. Bei Wänden unter 300 mm Dicke darf die Schlitztiefe nicht mehr als 25 mm betragen. Bei dickeren Wänden (über 300 mm) sind bis zu 6 cm Breite und 3 cm Tiefe zulässig.
• Für vertikale Schlitze ist eine Mindestwandstärke von 115 mm erforderlich. Die Tiefe ist begrenzt: Bei Wänden unter 150 mm nur 10 mm, unter 175 mm maximal 20 mm, unter 200 mm maximal 30 mm.

Und hier kommt der entscheidende Punkt: Die Restwanddicke muss immer noch stabil sein. Bei vertikalen Schlitzen muss mindestens 2/3 der erforderlichen Mindestdicke der Wand verbleiben - und das darf nicht weniger als 60 mm sein. Bei horizontalen Schlitzen gilt: Die Restwanddicke inklusive Brandschutzbekleidung muss mindestens 5/6 der erforderlichen Mindestdicke betragen - ebenfalls mindestens 60 mm.

Das klingt kompliziert? Ist es nicht. Ein Beispiel: Du hast eine 240 mm dicke Ziegelwand. Für einen horizontalen Schlitz darfst du maximal 25 mm tief schneiden. Bleiben also 215 mm Wand übrig. Das ist mehr als 5/6 von 240 mm (das wären 200 mm). Also in Ordnung. Wenn du aber 40 mm tief schneidest, bleibt nur 200 mm übrig - das ist genau 5/6. Und das ist die Grenze. Mehr nicht.

Abwasserrohre: Gefälle und Schlitzbreite

Bei Abwasserleitungen geht es nicht nur um die Wand, sondern auch um das Gefälle. Ein Rohr, das nicht richtig abfällt, staut sich. Und dann riecht es. Und dann kommt der Schaden.

Ein Abwasserrohr mit DN 40 braucht mindestens einen Schlitz von 50 mm Breite. Das ist nicht zu knapp bemessen. Das Rohr braucht Platz - für die Isolierung, für die Schallschutzhülle, für den Einbau. Wenn du zu eng schneidest, wird es später unmöglich, das Rohr richtig zu dämmen.

Und das Gefälle? Mindestens zwei Prozent. Das bedeutet: Auf einem Meter Länge muss das Rohr mindestens 2 cm abfallen. Auf drei Metern sind das 6 cm. Wenn du das nicht einhältst, fließt das Wasser nicht mehr richtig. Die Faustregel: Je länger die Strecke, desto mehr Fall brauchst du. Keine Ausnahme. Nicht bei Sanierungen, nicht bei Altbauten, nicht bei Heimwerkern.

Praktischer Tipp: Nutze eine Wasserwaage mit Langstreckenwaage oder ein Lasermessgerät. So stellst du sicher, dass das Gefälle über die gesamte Länge konstant bleibt. Einmal falsch verlegt - und du hast ein Problem, das nur mit aufwändigem Austausch zu beheben ist.

Was du nicht tun darfst

Einige Fehler tauchen immer wieder auf. Und sie sind teuer.

• Nicht in der Wandmitte schneiden: Horizontale Schlitze in der Mitte einer Wand - besonders bei massiven Ziegelwänden - sind eine Zeitbombe. Die Wand wird dort am stärksten belastet. Prof. Dr. Sabine Wagner von der TU München hat das in ihrer Studie nachgewiesen. Verlege horizontale Schlitze lieber in den oberen oder unteren 40 cm der Wand, also nahe an der Decke oder am Boden. Dort ist die Biegebeanspruchung geringer.
• Nicht mit Langlochziegeln arbeiten: Die Deutsche Gesellschaft für Mauerwerksbau warnt ausdrücklich: Langlochziegel sind für horizontale Schlitze nicht geeignet. Die Hohlräume in den Ziegeln werden durch den Schlitz unterbrochen - und die Tragfähigkeit bricht ein. Nutze stattdessen Vollziegel oder spezielle Schallschutzziegel.
• Nicht ohne Schallschutz verlegen: Das ist der größte Fehler bei Heimwerkern. Ein Abwasserrohr in einer Wand klingt wie ein Wasserfall, wenn es nicht gedämmt ist. Dr. Hans-Peter Vogel vom ift Rosenheim sagt: „Viele vernachlässigen den Schallschutz - und wundern sich später, warum die Nachbarn beschweren.“ Nutze spezielle Schallschutzrohre wie Polokal NG oder Geberit Akustik. Dazu kommen spezielle Schallschutzschellen und PE-Rohrisolierung. Das reduziert Geräusche um bis zu 30 dB - das ist fast die Hälfte.

Praktische Umsetzung: So machst du es richtig

Jetzt zur Praxis. Hier ist ein Schritt-für-Schritt-Plan:

1. Planung: Zeichne den Verlauf der Rohre mit einem Bleistift auf die Wand. Achte darauf, dass vertikale Leitungen mindestens 10 cm von Fenstern, Türen oder Ecken entfernt verlaufen. Nutze CAD-Software oder digitale Planungstools - 55% der Profis tun das bereits.
2. Markieren: Verwende ein Lasermessgerät wie das neue Modell von Bosch Professional. Es projiziert die Schlitzlinien direkt auf die Wand. Fehler bei der Markierung sinken um 70%.
3. Schneiden: Nutze einen Trennschleifer mit Diamantscheibe. Schneide zwei parallele Linien - das ist der Schlitzrand. Die Tiefe musst du mit einem Tiefenanschlag kontrollieren. OBI hat in einer Umfrage festgestellt: 68% der Heimwerker haben Schwierigkeiten mit der genauen Schlitztiefe. Ein Tiefenanschlag verhindert, dass du zu tief schneidest.
4. Aushauen: Das Material zwischen den Schnitten wird mit einer Schlagbohrmaschine oder mit Hammer und Meißel herausgeschlagen. Arbeite vorsichtig - keine Risse in der Wand! Wenn du zu viel abtragen, wird die Wand schwach.
5. Verlegen: Lege das Rohr ein. Verwende Schallschutzschläuche und spezielle Halterungen. Achte auf das Gefälle. Prüfe mit der Wasserwaage.
6. Testen: Bevor du verputzt, führe einen Spültest durch. Fülle das Rohr mit Wasser und prüfe, ob irgendwo tropft. Ein undichtes Rohr hinter der Wand ist ein Alptraum.
7. Verputzen: Nutze Gips- oder Kalkzement-Putz als Fertigmischung (25 kg-Sack). Bei Außenwänden: Fülle den Raum hinter dem Rohr mit Wärmedämmputz CS II (mit Perlite-Zuschlag) und vermauere mit Schallschutzziegeln. Das hält die Kälte draußen und den Lärm innen.

Wandschlitz vs. andere Methoden

Warum nicht einfach aufputz verlegen? Oder im Boden? Hier der Vergleich:

Die Zahlen sprechen: Laut ZVSHK werden in 87% der Neubauten Abwasserrohre in Wandschlitzen verlegt. In Sanierungen sind es noch 65%. Das ist kein Zufall. Es ist die beste Lösung - wenn sie richtig gemacht wird.

Was ist mit Altbauten?

Altbauten mit 100+ Jahren sind oft die größte Herausforderung. Die Wände sind dünn - oft nur 110 bis 140 mm. Da ist ein Wandschlitz oft nicht möglich. Die DGfM sagt klar: Bei Wänden unter 175 mm ist ein horizontaler Schlitz nicht erlaubt. Und vertikal? Nur mit maximal 20 mm Tiefe. Das reicht kaum für ein Abwasserrohr.

Dann bleibt nur: Aufputz oder Installationsschacht. Oder: Du lässt die Rohre außen an der Wand verlaufen - und verkleidest sie mit einer Holzverkleidung oder einer Gipskartonwand. Das ist nicht ideal, aber oft die einzige praktikable Lösung. Viele Heimwerker versuchen, trotzdem zu schneiden. Und enden mit Rissen, die sich über Jahre ausbreiten. Das ist kein Sparansatz - das ist ein Risiko.

Was kommt als Nächstes?

Die Technik entwickelt sich. Neue Schallschutzsysteme vom ift Rosenheim versprechen bis zu 45 dB Reduktion - das ist fast doppelt so gut wie heute. Flexible Schallschutzschläuche und verbesserte Dämmputze machen die Verlegung noch effizienter. Doch die Grundregeln bleiben gleich: Wandstärke prüfen, Gefälle einhalten, Schallschutz nicht vergessen.

Langfristig wird die Wandschlitzverlegung in Trockenbauwänden immer seltener. Aber in massiven Ziegel- und Betonwänden bleibt sie die Standardmethode. Und solange du die Regeln befolgst, ist sie die sicherste, sauberste und langlebigste Lösung.

Wann solltest du einen Profi holen?

Wenn du unsicher bist - hör auf deinen Bauch. Wenn deine Wand unter 175 mm dick ist, wenn du keine Erfahrung mit Diamantschneiden hast, wenn du nicht weißt, wie man ein Gefälle misst - dann lass es. Ein Profi kostet mehr - aber ein falsch verlegtes Rohr kostet tausende. Und das nicht nur in Geld, sondern auch in Stress, Schimmel, Nachbarn und Schlaflosigkeit.
