Heizkörperdimensionierung richtig berechnen: Leistung, Vorlauf & DIN EN 12831

Stellen Sie sich vor, es ist ein eiskalter Wintertag in München. Die Temperatur im Keller sinkt, die Fenster sind beschlagen, und trotz voller Leistung Ihres Kessels bleibt der Wohnraum lauwarm. Oder das Gegenteil: Der Raum wird so heiß, dass Sie das Fenster aufstoßen müssen, während Ihre Energiekosten ins Unermessliche steigen. Beides ist kein Schicksal, sondern meist ein Fehler bei der Heizkörperdimensionierung. Wenn Heizkörper falsch berechnet werden, leiden Komfort und Geldbeutel gleichermaßen. Doch wie kommt man von einer groben Schätzung zu einer exakten Planung, die auch mit modernen Niedertemperaturanlagen funktioniert?

Die Antwort liegt nicht in alten Daumenregeln, sondern in aktuellen Normen und physikalischen Fakten. Viele Hausbesitzer vertrauen noch immer auf veraltete Methoden, die heute gesetzlich nicht mehr zulässig sind. Um hier Klarheit zu schaffen, betrachten wir den Prozess der Dimensionierung Schritt für Schritt - von der Ermittlung des tatsächlichen Wärmebedarfs bis zur Anpassung an die Vorlauftemperatur Ihrer Anlage.

Warum alte Daumenregeln gefährlich sind

Viele kennen die Faustformel: Ein Quadratmeter Wohnfläche braucht etwa 70 bis 80 Watt Heizleistung. Diese Zahl stammt aus Zeiten, in denen Gebäude schlecht gedämmt waren und Kessel mit sehr hohen Temperaturen arbeiteten. Heute ist diese Methode jedoch problematisch. Das frühere vereinfachte Verfahren nach DIN 4701 ist seit Jahren außer Kraft gesetzt. Stattdessen gilt zwingend die DIN EN 12831.

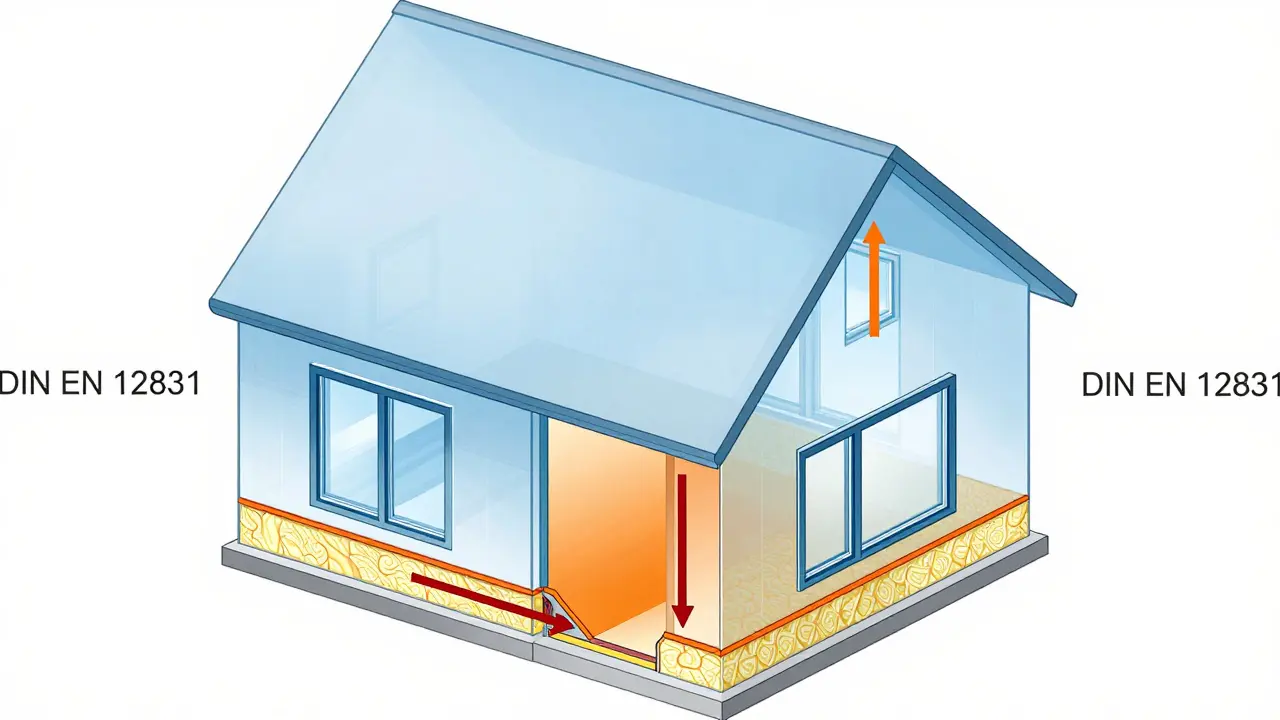

Warum dieser Wechsel wichtig ist: Alte Regeln ignorieren entscheidende Faktoren. Sie berücksichtigen nicht, ob Ihr Haus im Jahr 1990 oder 2015 gebaut wurde, welche Fenster verbaut sind oder wie stark die Außenwände gedämmt sind. Ein Altbau ohne Dämmung verliert deutlich mehr Wärme als ein Passivhaus. Würden Sie beide Häuser nach der gleichen Quadratmeter-Formel planen, hätten Sie im Altbau Frostschäden riskiert und im Neubau unnötig viel Geld ausgegeben. Die präzise Berechnung nach DIN EN 12831 ermittelt stattdessen zwei Hauptverlustquellen:

• Transmissionswärmeverluste: Wärme, die durch Wände, Dach, Boden und Fenster entweicht.
• Lüftungswärmeverluste: Wärme, die verloren geht, wenn kalte Außenluft durch Undichtigkeiten oder geplante Lüftung in den Raum gelangt.

Nur wer diese beiden Werte genau kennt, kann einen Heizkörper auswählen, der tatsächlich passt. Eine grobe Überschlagrechnung mag beim Kauf eines einzelnen Ersatzkörpers im Notfall helfen, aber für eine seriöse Modernisierung reicht sie nicht.

Die Rolle der Vorlauftemperatur verstehen

Einer der größten Missverständnisse bei der Heizkörperdimensionierung betrifft die Temperatur des Wassers, das vom Kessel zum Heizkörper fließt. Diese sogenannte Vorlauftemperatur bestimmt maßgeblich, wie groß ein Heizkörper sein muss.

Die Herstellerangaben zur Leistung eines Heizkörpers basieren auf einem Standard-Szenario, definiert in der DIN EN 442. Dort wird die Leistung bei einer Vorlauftemperatur von 75 °C, einer Rücklauftemperatur von 65 °C und einer Raumtemperatur von 20 °C gemessen (kurz: 75/65/20). Das ist ein hohes Temperaturniveau, wie es alte Gas- oder Ölheizungen oft lieferten.

Wenn Sie jedoch eine moderne Wärmepumpe installieren oder Ihren Brennwertkessel effizienter betreiben wollen, sinkt die Vorlauftemperatur. Wärmepumpen arbeiten am effizientesten mit niedrigen Temperaturen, oft zwischen 35 °C und 55 °C. Hier greift die Physik hart: Je kälter das Wasser im Heizkörper ist, desto langsamer gibt es seine Wärme an die Raumluft ab. Um die gleiche Leistung zu erbringen, muss die Oberfläche des Heizkörpers also größer sein.

Das bedeutet konkret: Braucht ein Raum laut Berechnung 1.000 Watt Leistung, und Sie nutzen ein 75/65-System, kaufen Sie einen Heizkörper mit 1.000 Watt Normleistung. Nutzen Sie jedoch ein 55/45-System, benötigen Sie einen Heizkörper, der unter Normbedingungen (75/65) 1.940 Watt leisten kann, um im Betrieb die gewünschten 1.000 Watt zu liefern. Ohne diesen Faktor landen Sie mit einem zu kleinen Gerät, das im Winter versagt.

Schritt-für-Schritt: So erfolgt die korrekte Auslegung

Um Fehler zu vermeiden, sollten Sie den Prozess der Dimensionierung systematisch angehen. Hier ist der Ablauf, wie ihn Fachplaner nach dem Gebäudeenergiegesetz (GEG) durchführen:

1. Raumweise Analyse: Jeder Raum wird einzeln betrachtet. Ein Flur hat andere Verluste als ein Schlafzimmer mit Nordausrichtung.
2. Ermittlung der Transmissionsverluste: Hier fließen Daten ein wie die U-Werte der Fenster, die Dicke der Wanddämmung und die Orientierung der Außenwände (Nordwände kühlen schneller ab als Südwände).
3. Berechnung der Lüftungsverluste: Wie oft tauscht sich die Luft aus? Gibt es eine kontrollierte Lüftungsanlage oder lüften Sie manuell?
4. Zusammenführung zur Heizlast: Die Summe aus Transmission und Lüftung ergibt die benötigte Heizleistung in Watt pro Raum.
5. Anpassung an die Vorlauftemperatur: Multiplikation der benötigten Leistung mit dem Korrekturfaktor Ihrer geplanten Anlage.
6. Auswahl des Geräts: Basierend auf der angepassten Leistung und den baulichen Gegebenheiten (Fensternische, Platz) wird der konkrete Typ gewählt.

Ein praktisches Beispiel: Nehmen wir einen Raum mit einer geschätzten Transmissionsverlust von 192 Watt und Lüftungsverlusten von 340 Watt. Nach DIN EN 12831 beträgt die Gesamtheizlast 532 Watt. Bei einem klassischen Hochtemperatursystem (75/65) würden Sie einen Heizkörper suchen, der mindestens 532 Watt liefert. Planen Sie aber eine Wärmepumpe mit 55/45 Grad, müssen Sie 532 Watt mit dem Faktor 1,94 multiplizieren. Sie benötigen also einen Heizkörper mit einer Normleistung von rund 1.032 Watt. Der Unterschied ist dramatisch.

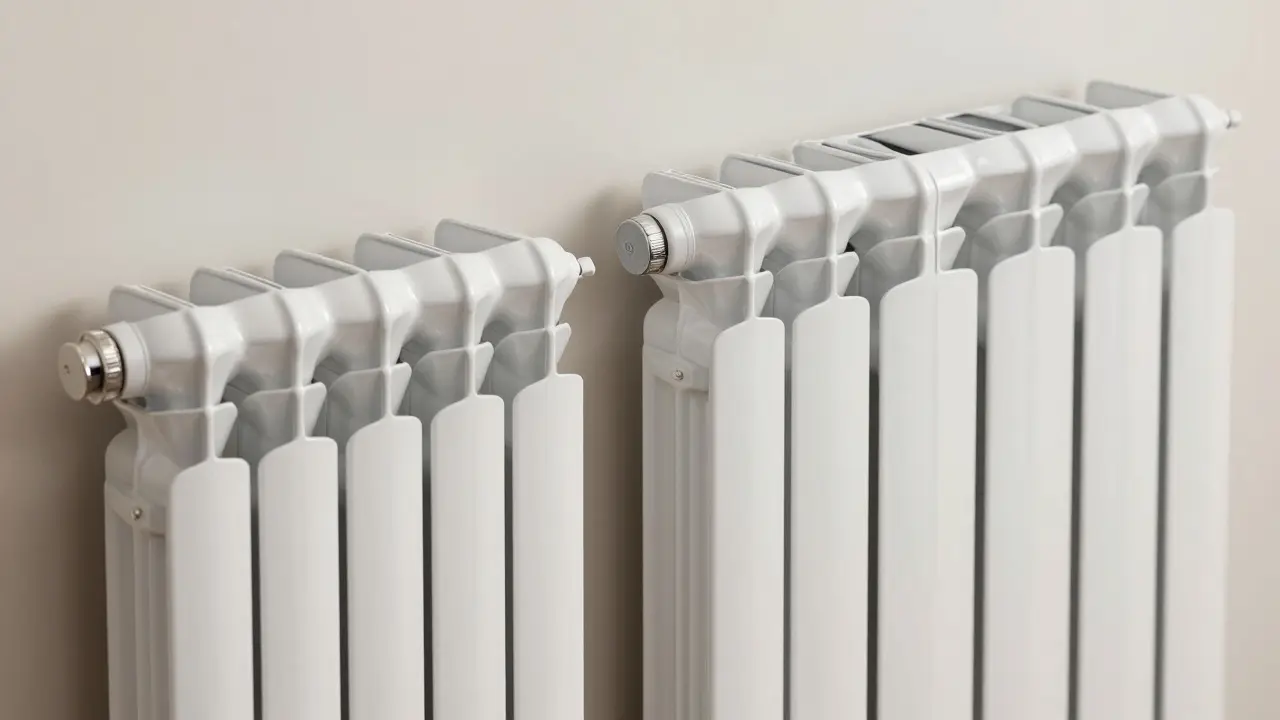

Typen und Bauformen: Mehr als nur Wattzahlen

Sobald die Wattzahl steht, geht es um die physische Form. Heizkörper sind nicht alle gleich. Die Bautiefe spielt eine große Rolle, besonders in engen Fensternischen. Man unterscheidet hauptsächlich nach Typen:

• Typ 11: Einlagig, einfachste Bauform, geringe Bautiefe (ca. 60 mm). Geringe Leistung pro Fläche.
• Typ 22: Zweilagig mit Konvektorplatten, Bautiefe ca. 100 mm. Bietet mehr Oberfläche und damit mehr Strahlungswärme.
• Typ 33: Dreilagig mit Konvektor, Bautiefe ca. 162 mm. Sehr hohe Leistung, aber benötigt viel Platz vor der Wand.

In der Praxis entscheiden oft bauliche Einschränkungen über die Wahl. Passt ein Typ 33 nicht unter das Fenster, weil dort ein Radiator oder eine Steckdose stört, muss man entweder auf einen breiteren Typ 22 ausweichen oder die Höhe des Körpers erhöhen. Die Länge und Höhe bestimmen zusammen mit der Tiefe die aktive Oberfläche. Größere Oberflächen sind bei niedrigen Vorlauftemperaturen unverzichtbar, da sie die Wärmeabgabe verbessern.

Fehlerquellen und Fallstricke vermeiden

Bei der Heizungsmodernisierung passieren häufige Fehler, die später teuer zu stehen kommen. Der häufigste ist die Unterschätzung der Lüftungswärme. Wer annimmt, dass ein dichtes modernes Haus kaum Lüftungsverluste hat, irrt sich. Selbst bei geschlossenen Fenstern findet ein Luftaustausch statt. Wird dies ignoriert, ist der Heizkörper zu klein.

Ein weiterer Punkt ist die Montagehöhe. Heizkörper funktionieren am besten direkt unter dem Fenster. Dort entsteht eine warme Luftschicht, die den Kaltluftzug von der Glasscheibe blockiert. Wird der Körper an einer Innenwand montiert, muss er stärker heizen, um den gleichen Komfort zu erzeugen, was die Dimensionierung erneut beeinflusst.

Achten Sie zudem auf die Zulassung der Geräte. Nur Heizkörper, die nach DIN EN 442 geprüft sind, liefern garantierte Leistungsdaten. Billigimporte ohne klare Kennzeichnung können ihre angegebenen Wattzahlen unter realen Bedingungen nicht halten.

Fazit: Präzision spart Energie und Nerven

Die richtige Dimensionierung ist keine Hexerei, erfordert aber Disziplin. Vergessen Sie die alten Quadratzahlen. Nutzen Sie die DIN EN 12831 als Basis und passen Sie die Ergebnisse konsequent an Ihre Vorlauftemperatur an. Besonders bei dem Umstieg auf Wärmepumpen ist die Vergrößerung der Heizkörperoberflächen oft der Schlüssel zum Erfolg. Ein gut dimensionierter Heizkörper läuft leiser, verbraucht weniger Energie und hält die gewünschte Raumtemperatur stabil - egal, wie kalt es draußen wird.
