Stellen Sie sich vor, Sie haben die neue Wärmepumpe installiert, aber in Ihrem Wohnzimmer bleibt es kalt, während das Bad überhitzt. Das Problem liegt selten an der Technik selbst, sondern fast immer an der Art, wie das Wasser durch die Rohrleitungen fließt. Eine Heizungsanlage ist nur so gut wie ihr Kreislauf. Wenn die Rohre falsch dimensioniert oder schlecht verlegt sind, hilft auch die modernste Kesseltechnik wenig. Dieser Leitfaden zeigt Ihnen Schritt für Schritt, worauf es bei der Planung und Installation wirklich ankommt - von der ersten Skizze bis zum letzten Gewinde.
Warum die Planung über Erfolg oder Misserfolg entscheidet
Viele Heimwerker springen direkt zur Bohrmaschine. Doch bevor Sie den ersten Zentimeter Kupferrohr schneiden, müssen die Zahlen stimmen. Die Planungsphase ist der kritischste Punkt des gesamten Projekts. Hier definieren Sie nicht nur, wo die Heizkörper stehen, sondern auch, wie viel Wärme jeder Raum tatsächlich benötigt. Ein Fachbetrieb führt hier oft komplexe Berechnungen durch, doch als ambitionierter Selbermacher können Sie mit einer strukturierten Checkliste schon weit kommen.
Der wichtigste Grundsatz lautet: Die Position der Heizkörper bestimmt die gesamte Rohrleitungsplanung. Sie können die Rohre nicht einfach "irgendwie" legen. Fragen Sie sich zuerst:
- Wie viele Heizkörper werden benötigt?
- Wo muss die zentrale Steuerung (z.B. der Verteiler) sitzen, um kurze Wege zu garantieren?
- Ist der Zugang zu allen Räumen für Wartungsarbeiten später noch gegeben?
Ein detaillierter Rohrleitungsplan ist Ihre Landkarte. Er verhindert böse Überraschungen, wenn Sie mitten im Wanddurchbruch feststellen, dass ein Träger im Weg ist oder die Leitung durch eine Fußbodenheizung laufen würde, die eigentlich gar keine sein sollte.
Die zwei großen Verlegestrategien: Stern vs. Ring
In der Praxis gibt es zwei Hauptmethoden, wie man die Wärme vom Kessel zu den Heizkörpern bringt. Welche Sie wählen, hängt stark von der Gebäudestruktur ab.
| Merkmal | Sternförmige Verlegung | Ringförmige Verlegung |
|---|---|---|
| Einsatzbereich | Einfamilienhäuser, Bungalows, Wohnungen | Mehrgeschossige Häuser, Mehrfamilienhäuser |
| Funktionsweise | Jeder Heizkörper hat eine eigene Leitung vom zentralen Verteiler | Steigleitungen versorgen Etagen; Heizkörper sind in Reihe geschaltet |
| Regulierung | Hervorragend; jeder Raum einzeln steuerbar | Geringer; nachgeschaltete Heizkörper bekommen weniger Wärme |
| Installationsaufwand | Höherer Materialbedarf (mehr Meter Rohr) | Weniger Material, aber komplexere Berechnung nötig |
Die sternförmige Verlegung ist heute der Goldstandard für Neubauten und Sanierungen im Einfamilienhaus. Warum? Weil sie Kontrolle bedeutet. Da jeder Heizkörper separat vom Verteiler gespeist wird, können Sie die Durchflussmenge pro Raum präzise einstellen. Das spart langfristig Energie, weil Sie Räume, die Sie kaum nutzen, gezielt drosseln können, ohne andere Räume zu unterversorgen.
Bei mehrgeschossigen Gebäuden dominiert hingegen die ringförmige Verlegung. Hier führen vertikale Steigleitungen durch die Stockwerke. Von diesen zweigen die Leitungen zu den Heizkörpern ab. Der Nachteil: Je weiter ein Heizkörper vom Kessel entfernt ist, desto kühler kommt das Wasser bei ihm an. Das erfordert einen sehr sorgfältigen hydraulischen Abgleich, sonst heizt das Erdgeschoss prächtig, während das Dachgeschoss fröstelt.
Dimensionierung: Die richtige Dicke macht’s aus
Es klingt banal, ist aber fatal, wenn man es ignoriert: Zu dünne Rohre erzeugen Strömungsgeräusche und bremsen den Durchfluss. Zu dicke Rohre kosten unnötig Geld und erhöhen den Wasserverbrauch, was die Aufheizzeit verlängert.
Für die häufig genutzte sternförmige Verlegung gibt es bewährte Faustformeln, die Ihnen die Arbeit erleichtern:
- Hauptleitungen: Vom Kessel zum Verteiler und zurück sollten Sie meist 26 mm Durchmesser verwenden.
- Standard-Heizkörper (bis 7 kW): Hier reichen 20 mm Rohre völlig aus.
- Kleine Heizkörper (unter 3,5 kW): In kleinen Bädern oder Fluren können Sie getrost auf 16 mm Rohre setzen.
Achtung bei der ringförmigen Verlegung: Hier gibt es keine einfache Faustformel. Die Dimensionierung muss ein Fachmann berechnen, da Druckverluste über mehrere Etagen hinweg berücksichtigt werden müssen. Ein Fehler hier kann dazu führen, dass die Umwälzpumpe gegen eine Wand aus Widerstand ankämpft und am Ende kaputt geht.
Materialwahl und Verbindungstechnik
Welches Rohrmaterial Sie wählen, diktiert auch, welches Werkzeug Sie brauchen. Es gibt keine universelle Lösung.

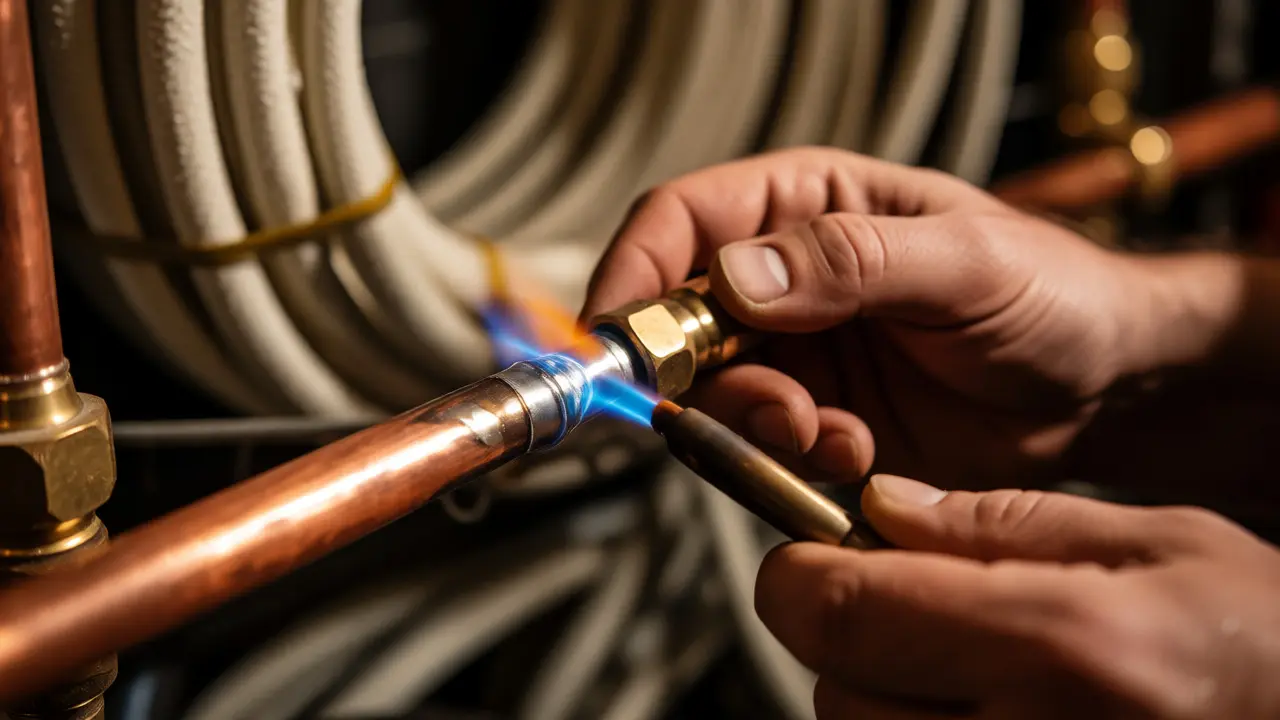

Kupferrohre sind der Klassiker. Sie sind langlebig, korrosionsbeständig und sehen ordentlich aus. Der Haken: Sie müssen verlötet werden. Das erfordert Übung, Gasflaschen und offene Flamme - Vorsicht bei Holzbalkendecken!
Verbundrohre (Kunststoff-Metall-Kombinationen) sind die moderne Alternative. Sie lassen sich biegen, sind leicht und werden per Pressverbindung oder Schraubfitting verbunden. Für den Heimwerker sind sie oft freundlicher, da keine offene Flamme nötig ist. Stahlrohre finden heute fast nur noch in industriellen Anwendungen oder speziellen Altbau-Situationen statt; sie erfordern Gewindeschneiden und Dichthanf/Paste.
Unabhängig vom Material gilt: Sauberkeit ist alles. Schnittkanten müssen entgratet werden. Ein scharfer Grat schneidet O-Ringe kaputt oder hindert das Fitting daran, richtig einzurasten. Nehmen Sie sich Zeit für die Vorbereitung der Enden.
Installation: Präzision schlägt Geschwindigkeit
Wenn der Plan steht und das Material liegt, beginnt die Montage. Legen Sie die Rohre erst einmal lose nach dem Plan aus. Prüfen Sie die Längen millimetergenau. Nutzen Sie einen speziellen Rohrschneider für saubere, gerade Schnitte. Eine Metallsäge funktioniert auch, braucht aber eine Führung, damit der Schnitt nicht eckig wird.

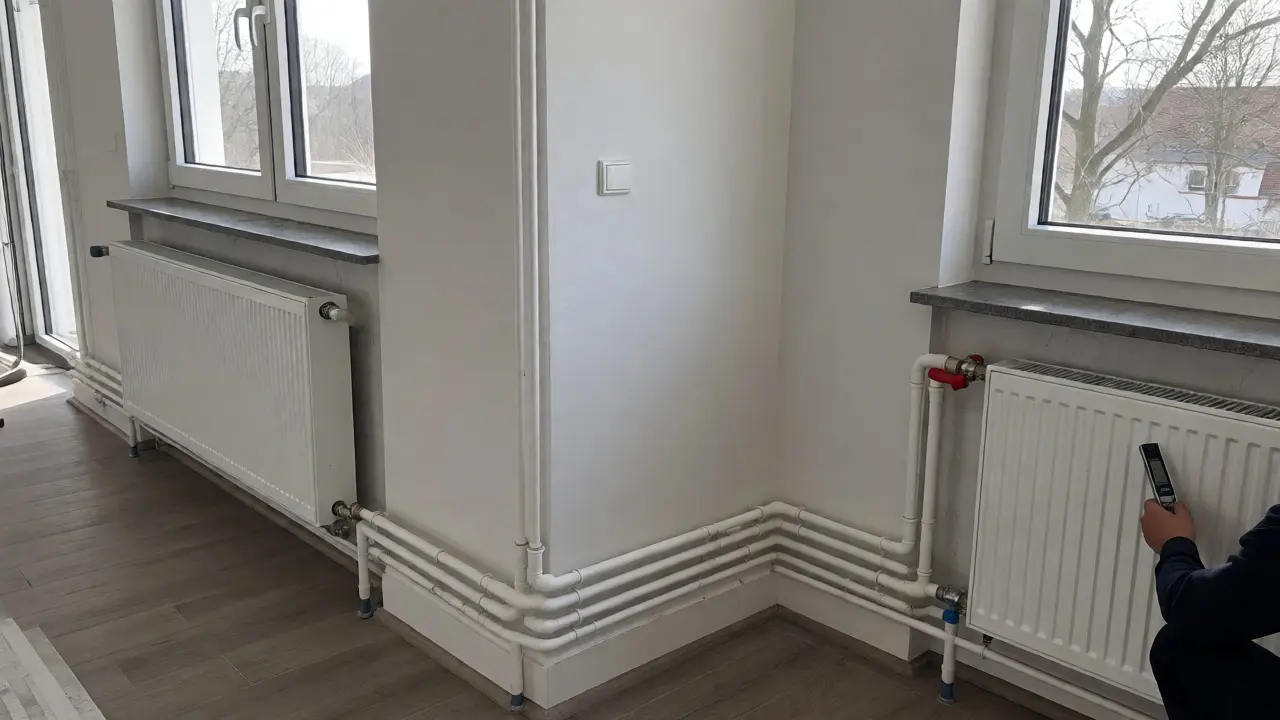

Beim Anschließen der Heizkörper gibt es eine goldene Regel, die Sie nie vergessen dürfen: Vorlauf oben, Rücklauf unten.
Markieren Sie jede Leitung sofort nach dem Verlegen. Schreiben Sie mit einem wasserfesten Stift auf das Rohr, ob es Vorlauf oder Rücklauf ist. Wenn Sie später zehn weiße Rohre an der Wand sehen, raten Sie nicht, welches wohin gehört. Diese kleine Mühe erspart Ihnen beim Testlauf stundenlanges Suchen.
Vergessen Sie die Isolierung nicht! Besonders in unbeheizten Kellerräumen oder Garagen gehen über ungedämmte Rohre schnell 5-10 % der Wärme verloren. Ein einfacher Schaumstoffschlauch kostet Centbeträge, senkt aber Ihre Heizkosten messbar.
Hydraulischer Abgleich: Der Feinschliff
Die Rohre sind verlegt, die Heizkörper montiert, das System gefüllt. Ist die Arbeit fertig? Noch nicht ganz. Ohne den hydraulischen Abgleich arbeitet Ihre Anlage ineffizient. Das Ziel ist simpel: Jeder Heizkörper soll genau die Menge warmes Wasser bekommen, die er für die gewünschte Temperatur braucht - nicht mehr, nicht weniger.
Ohne Abgleich nimmt sich der Heizkörper im Erdgeschoss, der am nächsten am Kessel ist, den größten Teil des Wassers. Der im Dachgeschoss bekommt nur Restwasser und wird lauwarm. Mit Ventilen an jedem Heizkörper und ggf. am Verteiler gleichen Sie diese Unterschiede aus. Seit der Einführung des GEG (Gebäudeenergiegesetz) ist dieser Abgleich in vielen Fällen gesetzlich vorgeschrieben, wenn Sie eine neue Heizung einbauen.
Kann ich alte Eisenrohre einfach weiterverwenden?
Prinzipiell ja, aber es ist riskant. Alte Stahlrohre neigen zur Korrosion und Schlammablagerungen. Bevor Sie sie an eine moderne, empfindliche Wärmepumpe anschließen, müssen Sie das System gründlich spülen und chemisch reinigen. Oft ist der Austausch gegen Verbundrohre langfristig günstiger, da Undichtigkeiten an alten Verschraubungen häufig sind.
Was passiert, wenn ich Vorlauf und Rücklauf vertausche?
Der Heizkörper wird zwar warm, aber die Effizienz sinkt drastisch. Viele Thermostatventile sind konstruktiv auf den Vorlauf von oben ausgelegt. Bei falschem Anschluss kann es zu Geräuschen kommen und die Regelung funktioniert nicht sauber. Im schlimmsten Fall wird der Heizkörper nicht richtig warm, weil das warme Wasser nicht korrekt zirkuliert.
Brauche ich für jeden Raum separate Rohre?
Nur bei der sternförmigen Verlegung. Bei der ringförmigen Verlegung teilen sich mehrere Heizkörper eine Leitung. Das spart Material, macht die Einzelsteuerung aber schwieriger. Für maximale Komfort und Energieeffizienz ist die sternförmige Anordnung heute Standard.
Wie berechne ich die benötigte Rohrlänge?
Bei sternförmiger Verlegung messen Sie die Strecke vom Verteiler zu jedem Heizkörper (Vorlauf + Rücklauf) und addieren alle Werte. Verdoppeln Sie die Summe nicht pauschal, sondern rechnen Sie beide Wege pro Heizkörper einzeln. Bei ringförmiger Verlegung messen Sie die Gesamtlänge der Steigleitungen und die horizontalen Verbindungen pro Etage.
Ist ein hydraulischer Abgleich wirklich notwendig?
Ja, absolut. Ohne ihn läuft die Pumpe oft auf voller Leistung, obwohl sie gedrosselt werden könnte. Das erhöht den Stromverbrauch und sorgt für ungleiche Wärmeverteilung. In Deutschland ist er seit Juli 2024 bei neuen Anlagen in Wohngebäuden mit mehr als sechs Parteien bzw. bestimmten Voraussetzungen gesetzlich verpflichtend, aber auch im EFH rechnet er sich wirtschaftlich innerhalb weniger Jahre.
